產品描述
SKY立臥轉換通過高精度高速轉臺旋轉、移動工件，以提高加工難加工材料的精度與效率。 |
適用加工材料：鈦合金,高溫合金鋼,鋁合金等。 |
應用領域：大型具有輪轂狀圓形的零部件。 |
SKY-H | 單位 | SKY-600 | SKY-1000 | SKY-1600 | SKY-2100 | SKY-2700 | ||
X軸行程 | mm | 600 | 1400 | 1600 | 2100 | 2100 | ||
Y軸行程 | mm | 650 | 1500 | 1800 | 2100 | 3000 | ||
Z軸行程 | mm | 450 | 1400 | 1400 | 1400 | 1400 | ||
X/Y/Z軸快移速度 | m/min | 40 | 40 | 40 | 40 | 40 | ||
旋轉臺 | ||||||||
最大承重 | T | 2 | 2 | 3 | 4 | 5 | ||
轉速 | rpm | 30(銑)/250(車) | 30(銑)/250(車) | 20(銑)/250(車) | 20(銑)/250(車) | 15(銑)/200(車) | ||
工作臺尺寸 | φ | 600 | 950 | 1400 | 1800 | 2100 | ||
定位精度 | " | 8 | 8 | 8 | 8 | 8 | ||
重復定位精度 | " | 6 | 6 | 6 | 6 | 6 | ||
*更多參數請咨詢意特利

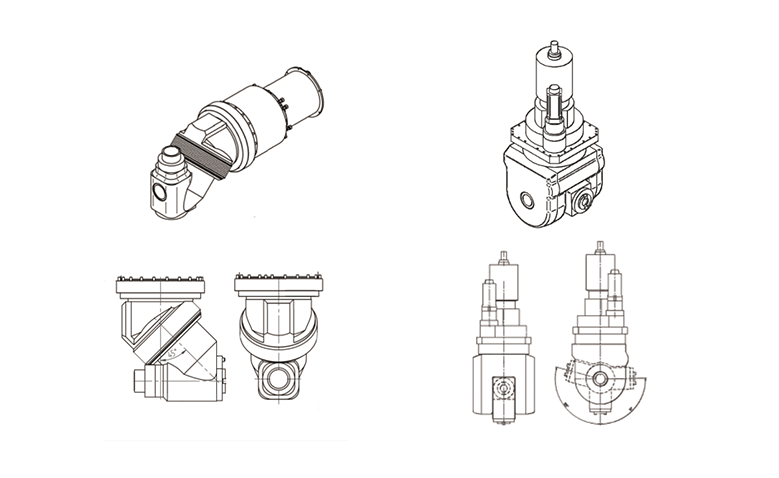

*可配置HSM機械五軸頭
| SKY-C | 單位 | SKY-1000-M(T選配) | SKY-1250-M(T選配) |
| X軸行程 | mm | 1250 | 1400 |
| Y軸行程 | mm | 1600 | 1600 |
| Z軸行程 | mm | 1250(選配1400) | 1400(選配1600) |
| 最大承重 | T | 2 | 3 |
| 轉臺轉速 | rpm | 30(銑)/250(車) | 25(銑)/250(車) |
| 工作臺尺寸 | φ | 950 | 1250 |
| 轉臺定位精度 | " | 8 | 8 |
| 轉臺重復定位精度 | " | 6 | 6 |
*更多參數請咨詢意特利
*可配置HSM機械五軸頭
機械主軸 | |||
扭矩 | Nm | 1295/1943 | 770/1050 |
功率 | kW | 37/55.5 | 22/30 |
轉速 | rpm | 10-3500 | 10-6000 |
刀柄 | BT50 | BT50 |
